dla B0/W35. DIN EN 14511-x: 2013.
|
kW I COP
|
4,70 I 4,70
|
7,70 I 4,90
|
9,34 I 5,05
|
12,18 I 5,00
|
13,50 I 5,08
|
16,86 I 4,93
|
18,60 I 4,87
|
22.35 I 4.95
|
25.60 I 4.92
|
29.60 I 4.88
|
dla B0/W45. DIN EN 14511-x: 2013
|
kW I COP
|
4,42 I 3,42
|
6,84 I 3,61
|
8,84 I 3,80
|
11,24 I 3,76
|
12,29 I 3,76
|
16,15 I 3,82
|
17,08 I 3,73
|
21.00 I 3.79
|
23.90 I 3.63
|
27.30 I 3.72
|
dla B0/W55. DIN EN 14511-x: 2013
|
kW I COP
|
4,16 I 2,58
|
6,49 I 2,91
|
8,30 I 2,82
|
10,63 I 2,97
|
11,76 I 2,94
|
15,59 I 3,07
|
16,36 I 2,88
|
20.16 I 3.08
|
23.65 I 2.95
|
26.55 I 3.01
|
dla B7/W35 przepł. Dla B0/W35
|
kW I COP
|
5,83 I 5,70
|
9,20 I 5,96
|
11,19 I 6,30
|
14,55 I 6,06
|
16,07 I 6,31
|
19,80 I 5,88
|
21,80 I 5,84
|
26.70 I 5.86
|
30.65 I 5.70
|
35.05 I 5.77
|
Min. Temp. powrotu z instalacji grzewcz. I Max. temp. zasilania instalacji grzewcz.
|
°C
|
20 I 60
|
20 I 60
|
20 I 60
|
20 I 60
|
20 I 60
|
20 I 60
|
20 I 60
|
20 I 65
|
20 I 65
|
20 I 65
|
Poziomi ciśnienia akutysteczno w odległ. 1m od urządz.
|
dB(A)
|
31
|
31
|
32
|
31
|
32
|
34
|
34
|
37
|
37
|
37
|
Poziom mocy akustycznej zg. z. DIN EN 12102-1: 2017
|
dB(A)
|
43
|
43
|
44
|
43
|
44
|
47
|
46
|
50
|
50
|
50
|
Max. ciśn. swob. pompy ob.. doln. Zródł. (z K) I Przepływ
|
bar (bar) I l/h
|
0,75 (—) I 1050
|
0,84 (—) I 1750
|
0,87 (—) I 2200
|
0,7 (—) I 2800
|
0,74 (—) I 3150
|
0,53 (—) I 4000
|
0,43 (—) I 4400
|
0.80 (—) I 5300
|
0.68 (—) I 6100
|
0.58 (—) I 7100
|
Dozwolone mieszanki
|
/
|
Glikol monoetylenowy
Glikol propylenowy
Metanol
Etanol
|
Glikol monoetylenowy
Glikol propylenowy
Metanol
Etanol
|
Glikol monoetylenowy
Glikol propylenowy
Metanol
Etanol
|
Glikol monoetylenowy
Glikol propylenowy
Metanol
Etanol
|
Glikol monoetylenowy
Glikol propylenowy
Metanol
Etanol
|
Glikol monoetylenowy
Glikol propylenowy
Metanol
Etanol
|
Glikol monoetylenowy
Glikol propylenowy
Metanol
Etanol
|
Glikol monoetylenowy
Glikol propylenowy
Metanol
Etanol
|
Glikol monoetylenowy
Glikol propylenowy
Metanol
Etanol
|
Glikol monoetylenowy
Glikol propylenowy
Metanol
Etanol
|
Min. Stężenie mieszanki: Minimalna ochrona przed zamarzanem do temp.
|
°C
|
-13
|
-13
|
-13
|
-13
|
-13
|
-13
|
-13
|
-13
|
-13
|
-13
|
Maksymalne dopuszczalne ciśnienie robocze
|
bar
|
3
|
3
|
3
|
3
|
3
|
3
|
3
|
3
|
3
|
3
|
Spadek ciśnienia I Przepływ
|
bar (bar) I l/h
|
0,03 (—) I 850
|
0,06 (—) I 1300
|
0,09 (—) I 1600
|
0,13 (—) I 2050
|
0,06 (—) I 2300
|
0,07 (—) I 2850
|
0,12 (—) I 3200
|
0.19 (—) I 3900
|
0.20 (—) I 4400
|
0.23 (—) I 5100
|
Maksymalne dopuszczalne ciśnienie robocze
|
bar
|
3
|
3
|
3
|
3
|
3
|
3
|
3
|
3
|
3
|
3
|

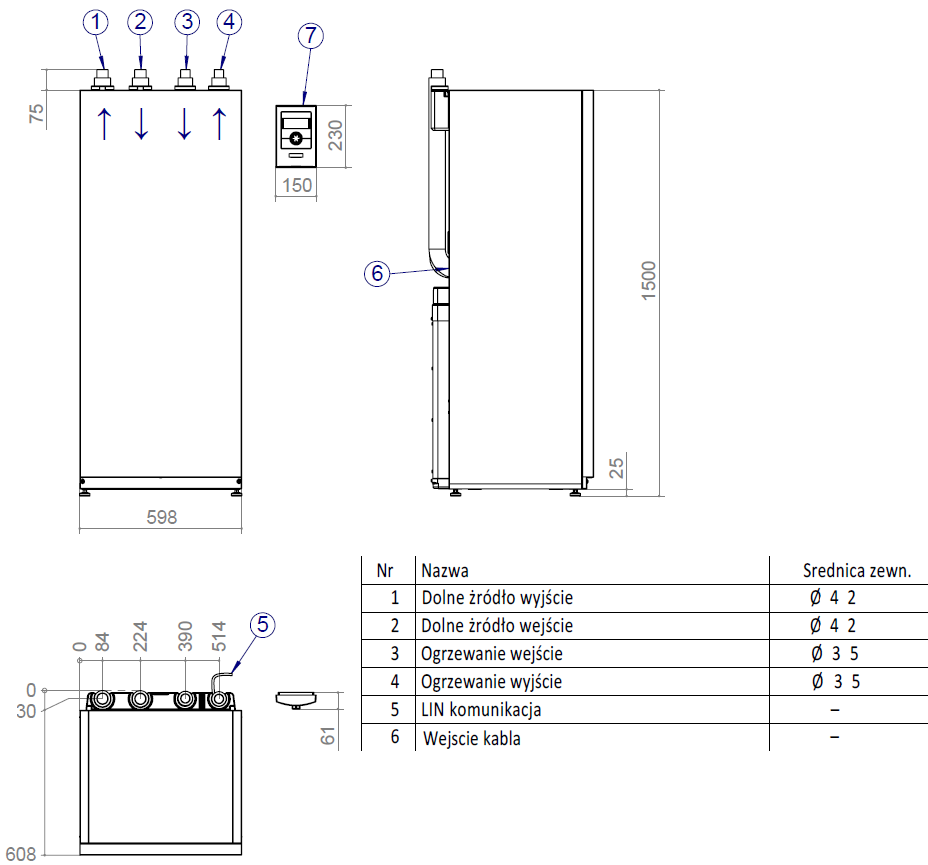

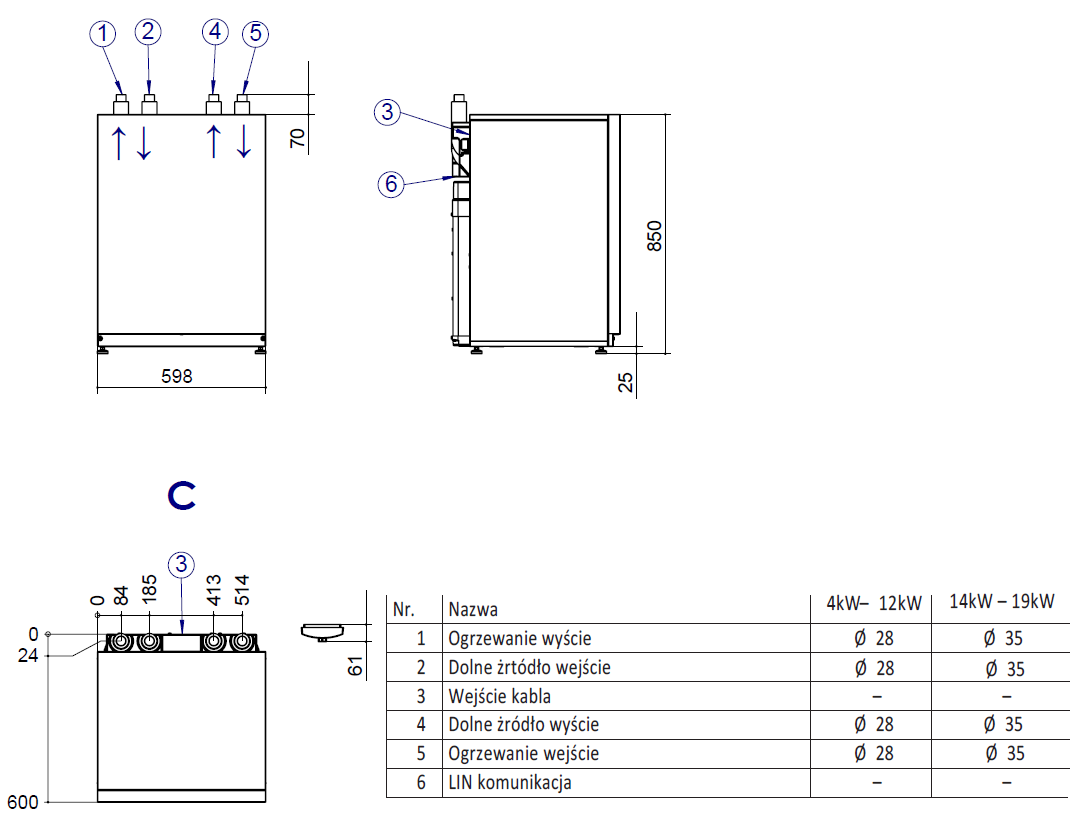

Waga całkowita (z chłodzeniem)
|
kg (kg)
|
135
|
155
|
160
|
165
|
175
|
180
|
185
|
207
|
212
|
219
|

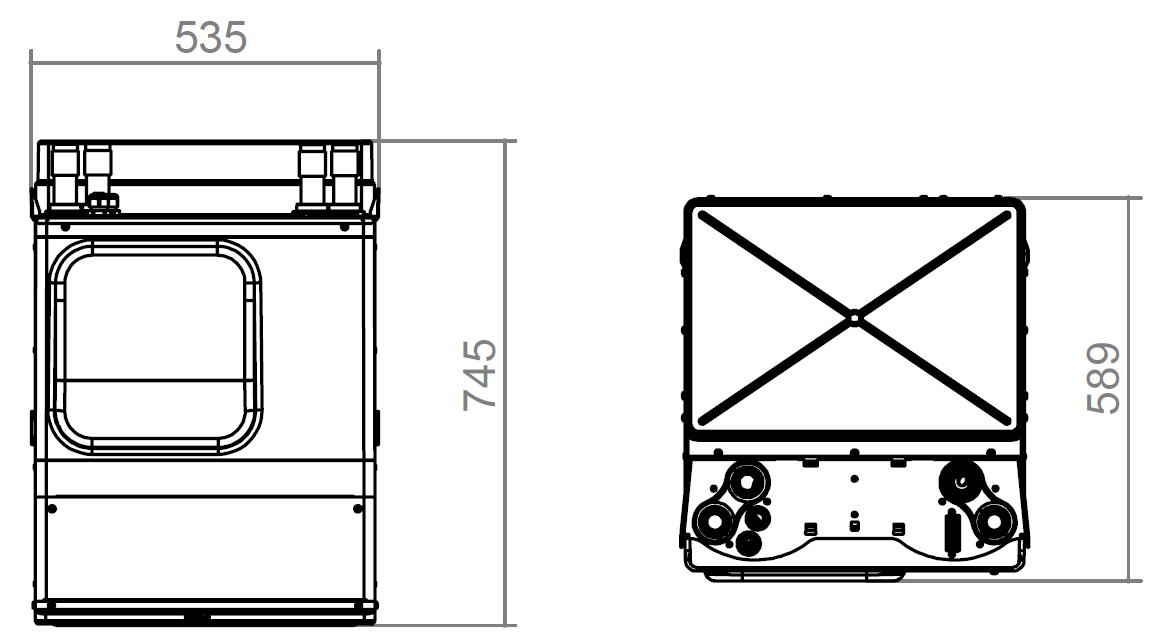

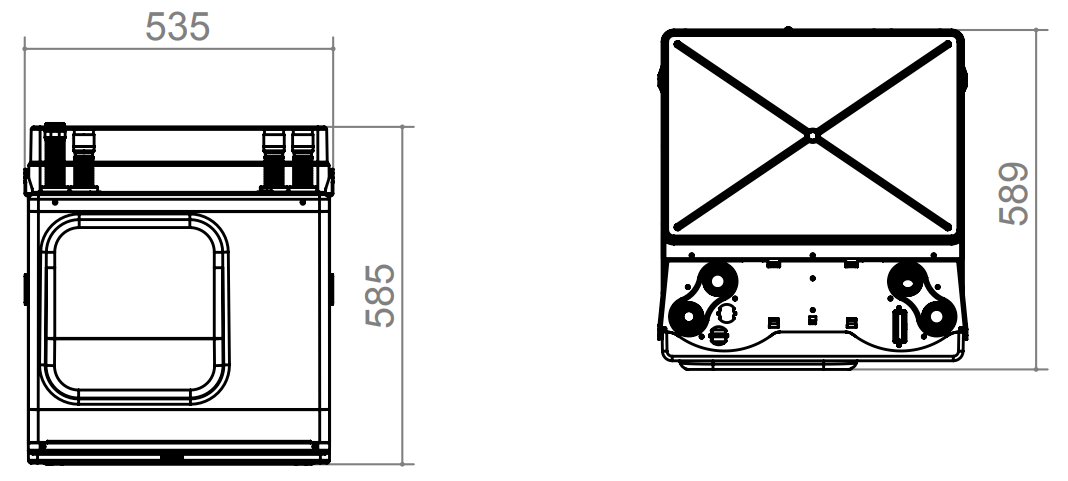

Waga boxu chł. (z chłodzeniem) I Waga wieży (z chłodzeniem)
|
kg (kg) I kg (kg)
|
90 I 45
|
110 I 45
|
115 I 45
|
120 I 45
|
130 I 45
|
135 I 45
|
140 I 45
|
142 I 65
|
147 I 65
|
154 I 65
|
Typ czynnika chłodniczego I ilość czynnika chłodniczego
|
… I kg
|
R410A I 1,05
|
R410A I 1,72
|
R410A I 1,98
|
R410A I 2,25
|
R410A I 2,38
|
R410A I 2,65
|
R410A I 2,80
|
R410A I 2.9
|
R410A I 3.1
|
R410A I 3.5
|
Zasilanie I Zabezpieczenie nadprądowe pomp. ciepła + grzałka elektryczna
|
_ | A
|
3~PE/400V/50Hz I C10
|
3~PE/400V/50Hz I C10
|
3~PE/400V/50Hz I C10
|
3~PE/400V/50Hz I C10
|
3~PE/400V/50Hz I C10
|
3~PE/400V/50Hz I C16
|
3~PE/400V/50Hz I C16
|
3~PE/400V/50Hz I C20
|
3~PE/400V/50Hz I C20
|
3~PE/400V/50Hz I C25
|
Zasilanie I Zabezpieczenie nadprądowe sterowanie
|
_ | A
|
1~N/PE/230V/50Hz I B10
|
1~N/PE/230V/50Hz I B10
|
1~N/PE/230V/50Hz I B10
|
1~N/PE/230V/50Hz I B10
|
1~N/PE/230V/50Hz I B10
|
1~N/PE/230V/50Hz I B10
|
1~N/PE/230V/50Hz I B10
|
1~N/PE/230V/50Hz I B10
|
1~N/PE/230V/50Hz I B10
|
1~N/PE/230V/50Hz I B10
|
Maksymalny prąd pracy I Maksymalny pobór mocy w granicach roboczych
|
A | kW
|
4,8 I 2,3
|
6,01 I 3,10
|
7,63 I 4,00
|
9,44 I 4,80
|
10,62 I 5,60
|
19,0 I 6,90
|
18,0 I 7,50
|
15.7 I 9.1
|
17.7 I 10.6
|
19.6 I 12.1
|
Prąd rozruchowy | z soft starterem
|
A | A
|
22,0 I —
|
30,0 I —
|
— I 22,0
|
— I 26,0
|
— I 27,0
|
— I 30,0
|
— I 33,0
|
— I 30
|
— I 30
|
— I 30
|
Pobór mocy pompy obiegowej obiegu grzewczego I doln. źródła ciepła
|
W | W
|
— I 5 – 87
|
— I 3 – 140
|
— I 2 – 180
|
— I 2 – 180
|
— I 3 – 180
|
— I 3 – 180
|
— I 3 – 180
|
— I 16 – 310
|
— I 16 – 310
|
— I 16 – 310
|
